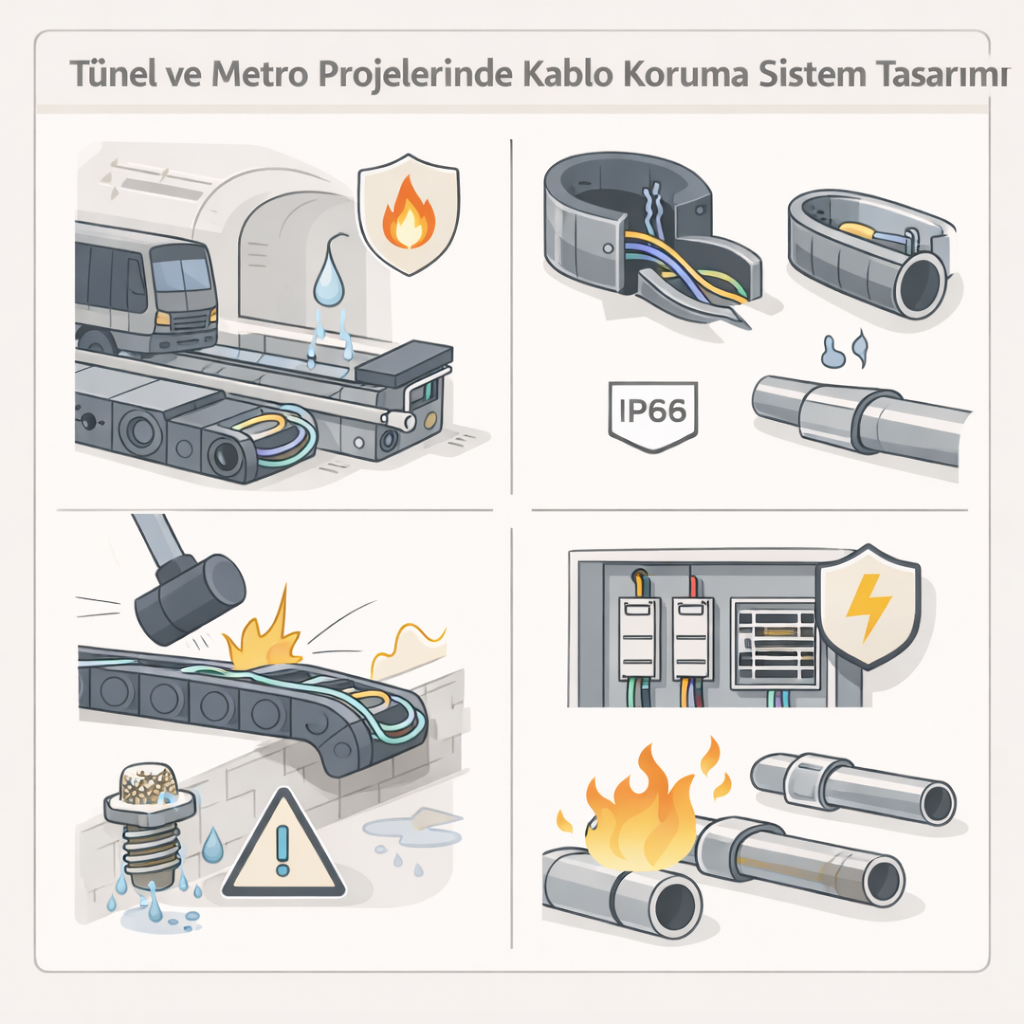

Tünel Ve Metro Projelerinde Kablo Koruma Sistem Tasarımı

Tünel ve metro projeleri, elektrik altyapısı açısından en zorlayıcı mühendislik ortamlarından biridir. Yer altı yapıları; yüksek nem, sınırlı havalandırma, yoğun titreşim, yangın riski ve zor bakım koşulları gibi birçok riski aynı anda barındırır. Bu nedenle kablo koruma sistemi tasarımı, yalnızca kabloları taşımak değil; sistem güvenliğini uzun vadede garanti altına almak anlamına gelir.

Yer altı projelerinde yapılan tasarım hataları genellikle geç fark edilir ve müdahale maliyeti yüksektir. Bu nedenle sistem tasarımı, başlangıç aşamasında detaylı analiz gerektirir.

1. Çevresel Koşulların Analizi

Tünel ve metro projelerinde ilk adım, çevresel koşulların doğru analiz edilmesidir. Dikkate alınması gereken temel faktörler:

• Sürekli yüksek nem oranı

• Yoğuşma riski

• Yer altı su sızıntıları

• Toz ve partikül yoğunluğu

• Raylı sistem titreşimleri

Bu koşullar, kablo koruma sisteminin malzeme seçimini doğrudan etkiler. Açık alan projelerine uygun bir ürün, tünel ortamında kısa sürede korozyona uğrayabilir.

2. Yangın Güvenliği ve Duman Kontrolü

Metro projelerinde en kritik başlıklardan biri yangın güvenliğidir. Yer altı yapılarında duman tahliyesi sınırlı olduğu için kablo koruma sistemleri:

• Düşük duman yoğunluğu

• Alev ilerletmeme özelliği

• Yangına dayanım süresi

gibi kriterleri sağlamalıdır.

Metal kablo kanalları ve yangına dayanıklı özel kaplamalı sistemler, bu tür projelerde sıklıkla tercih edilir. Plastik bazlı ürünler kullanılacaksa yangın sınıfı açıkça belirtilmelidir.

3. Mekanik Dayanım ve Darbe Direnci

Metro hatlarında bakım araçları, ekipman taşımaları ve olası sabotaj riskleri göz önünde bulundurulmalıdır. Kablo kanalları ve borular:

• Yüksek IK darbe sınıfına sahip olmalı

• Sabitleme noktalarında gevşeme yapmamalı

• Ray titreşimlerinden etkilenmemelidir

Özellikle tren geçişleri sırasında oluşan dinamik titreşimler, zayıf sabitlenmiş sistemlerde zamanla kırılmalara yol açabilir.

4. Korozyon Dayanımı

Yer altı projelerinde en yaygın hasar nedeni korozyondur. Sürekli nemli ortam, galvaniz kaplamanın zamanla zayıflamasına neden olabilir.

Bu nedenle:

• Sıcak daldırma galvanizli sistemler

• Paslanmaz çelik çözümler

• Ek koruyucu kaplamalar

değerlendirilmelidir.

Ayrıca bağlantı elemanlarının da ana sistemle aynı korozyon dayanım seviyesinde olması gerekir. Aksi halde en zayıf halka bağlantı noktası olur.

5. IP Koruma Seviyesi

Tünel projelerinde IP koruma sınıfı kritik önemdedir. Su sıçraması, yoğun nem ve partikül maruziyeti göz önünde bulundurularak uygun IP seviyesi belirlenmelidir.

Özellikle:

• Elektrik panosu girişleri

• Kablo ek noktaları

• Sensör bağlantıları

yüksek koruma sınıfına sahip olmalıdır.

6. Güzergah Planlaması ve Erişilebilirlik

Tünel projelerinde bakım erişimi sınırlıdır. Bu nedenle kablo taşıma sistemleri:

• Erişilebilir konumda

• Modüler yapıda

• Genişletilebilir kapasitede

tasarlanmalıdır.

Yetersiz planlama, ileride kapasite artışı gerektiğinde ciddi yapısal müdahale gerektirir.

7. Titreşim ve Dinamik Etkiler

Raylı sistemlerde oluşan periyodik titreşimler, uzun vadede bağlantı gevşemelerine ve segment kırılmalarına neden olabilir. Bu nedenle:

• Elastik bağlantı elemanları

• Uygun sabitleme aralıkları

• Titreşim sönümleyici aksesuarlar

kullanılmalıdır.

Titreşim etkisi tasarım aşamasında göz ardı edilirse sistem ömrü ciddi şekilde kısalır.

8. Yedeklilik ve Güvenlik Senaryoları

Metro projelerinde enerji sürekliliği kritik önemdedir. Bu nedenle kablo güzergahları mümkünse yedekli planlanmalıdır.

Ayrıca:

• Yangın bölümlendirme

• Fiziksel ayrım

• Kritik hatların korunması

gibi güvenlik senaryoları şartnameye dahil edilmelidir.

Sonuç

Tünel ve metro projelerinde kablo koruma sistem tasarımı; mekanik dayanım, yangın güvenliği, korozyon direnci ve titreşim analizi gibi birçok disiplinin birlikte değerlendirilmesini gerektirir.

Doğru tasarım için:

• Çevresel analiz yapılmalı

• Yangın kriterleri net tanımlanmalı

• Korozyon riski minimize edilmeli

• Titreşim etkisi hesaba katılmalı

• Bakım erişimi planlanmalıdır

Yer altı projelerinde yapılan hataların telafisi zordur. Bu nedenle kablo koruma sistemi tasarımı, projenin güvenlik omurgası olarak ele alınmalıdır.
