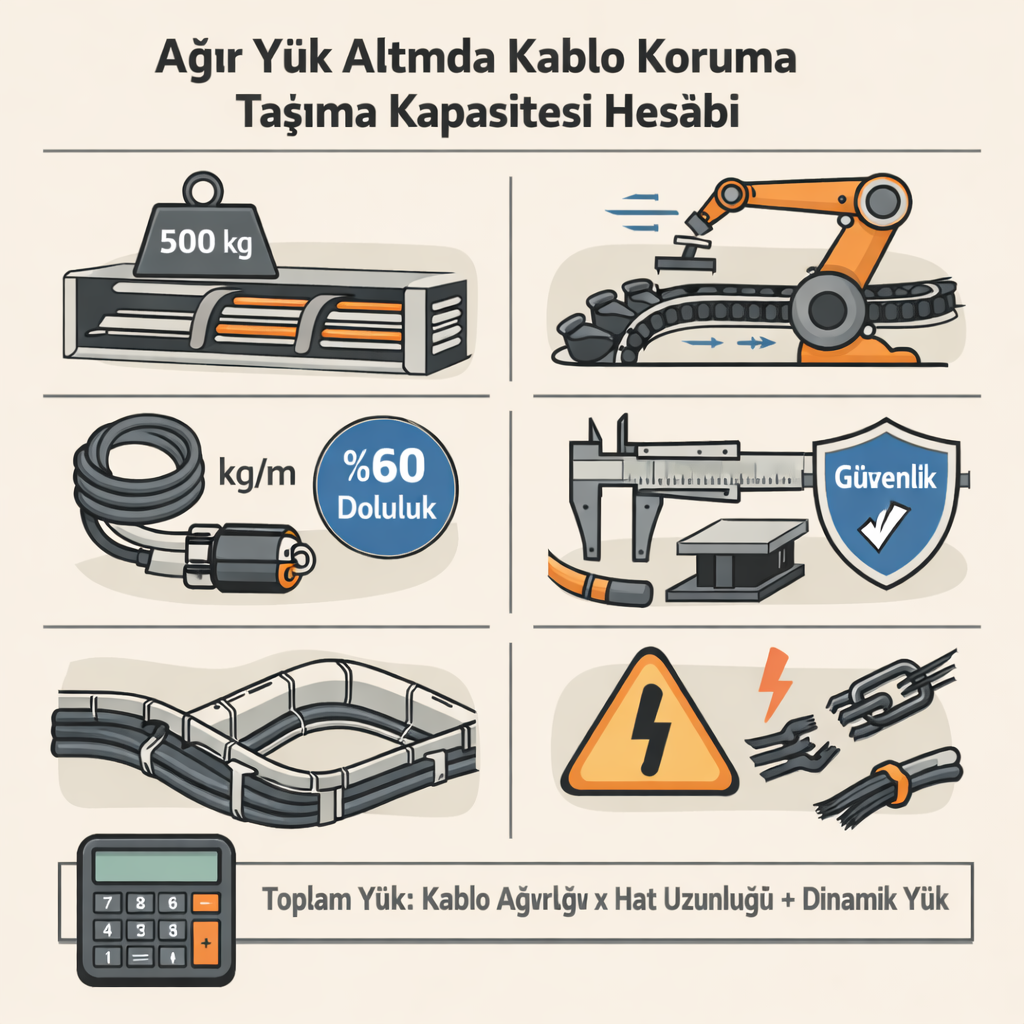

Ağır Yük Altında Kablo Koruma Taşıma Kapasitesi Hesabı

Endüstriyel tesislerde kablo koruma sistemleri yalnızca kabloları dış etkenlerden korumakla kalmaz, aynı zamanda sistemin mekanik yüklere karşı dayanıklılığını da belirler. Özellikle ağır yük altında çalışan hatlarda, kablo koruma sistemleri doğru hesaplanmazsa deformasyon, kırılma ve uzun vadede ciddi enerji kesintileri meydana gelebilir. Bu nedenle kablo koruma taşıma kapasitesi hesabı, mühendislik projelerinde kritik bir parametre olarak ele alınmalıdır.

Kablo Koruma Sistemlerinde Taşıma Kapasitesi Nedir?

Kablo koruma sistemlerinde taşıma kapasitesi; kanal, boru veya enerji zinciri gibi elemanların, üzerine gelen yükü deformasyona uğramadan taşıyabilme sınırıdır. Bu kapasite; kullanılan malzemenin mukavemeti, kesit yapısı ve montaj şekline bağlı olarak değişir.

Ağır yük altında çalışan sistemlerde bu kapasiteyi belirleyen üç temel unsur vardır:

• Statik yük (kablonun kendi ağırlığı)

• Dinamik yük (hareket, titreşim, ivme)

• Çevresel etkiler (sıcaklık, kimyasal maruziyet)

Bu üç faktör birlikte değerlendirilmeden yapılan hesaplamalar, sistemin ömrünü ciddi şekilde kısaltır.

Taşıma Kapasitesi Hesaplama Parametreleri

Kablo koruma taşıma kapasitesi hesaplanırken aşağıdaki teknik parametreler dikkate alınmalıdır:

1. Kablo Ağırlığı (kg/m):
Kablonun metre başına düşen ağırlığı hesaplanır. Çok damarlı ve zırhlı kablolarda bu değer ciddi şekilde artar.

2. Doluluk Oranı (%):
Koruma sisteminin iç hacminin ne kadarının kablolar tarafından doldurulduğu belirlenir. İdeal doluluk oranı genellikle %60–70 seviyesindedir.

3. Destek Aralığı (m):
Kablo taşıyıcı sistemin askı veya destek noktaları arasındaki mesafe arttıkça taşıma kapasitesi düşer.

4. Malzeme Dayanımı:
Çelik, alüminyum veya plastik bazlı sistemlerin elastikiyet modülü ve akma dayanımı farklıdır.

5. Güvenlik Katsayısı:
Endüstriyel uygulamalarda genellikle 1.5 – 2.5 arasında güvenlik katsayısı uygulanır.

Basit Taşıma Kapasitesi Formülü

Pratik bir yaklaşım olarak aşağıdaki hesap kullanılabilir:

Toplam Yük = (Kablo Ağırlığı × Hat Uzunluğu) + Dinamik Yük Etkisi

Bu yük, kullanılan sistemin maksimum taşıma kapasitesinin altında kalmalıdır. Aksi durumda sistemde sarkma, çatlama veya kırılma riski oluşur.

Ağır Yük Altında Karşılaşılan Problemler

Yanlış kapasite hesapları şu sorunlara yol açar:

• Kablo kanallarında deformasyon

• EMT borularda eğilme ve bağlantı noktalarında gevşeme

• Enerji zincirlerinde kırılma veya raydan çıkma

• Kablo izolasyonunun zarar görmesi

Bu durum yalnızca bakım maliyetlerini artırmaz, aynı zamanda iş güvenliği açısından da risk oluşturur.

Doğru Tasarım İçin Öneriler

Ağır yük altında çalışan sistemlerde güvenli bir tasarım için şu yaklaşımlar uygulanmalıdır:

• Destek aralıkları optimize edilmelidir (1–1.5 metre arası önerilir)

• Yüksek mukavemetli malzemeler tercih edilmelidir

• Dinamik yükler mutlaka hesaba katılmalıdır

• Geniş kesitli kablo kanalları kullanılmalıdır

• Gerektiğinde çift katmanlı taşıma sistemleri kurulmalıdır

Endüstriyel Uygulama Örneği

Bir üretim hattında metre başına 8 kg ağırlığında kablolar bulunduğunu düşünelim. 20 metrelik bir hat için:

Toplam statik yük = 8 × 20 = 160 kg

Dinamik etkilerle bu yük yaklaşık %20 artabilir:
Toplam yük ≈ 192 kg

Bu durumda seçilecek kablo koruma sisteminin minimum 250–300 kg taşıma kapasitesine sahip olması gerekir.

Sonuç

Ağır yük altında kablo koruma taşıma kapasitesi hesabı, yalnızca teorik bir mühendislik hesabı değil, sistemin güvenliği ve sürekliliği açısından hayati bir gerekliliktir. Doğru hesaplama yapılmadığında, küçük bir hata bile büyük sistem arızalarına dönüşebilir. Bu nedenle her projede yük analizi detaylı şekilde yapılmalı ve uygun kablo koruma sistemi seçilmelidir.
